Máquina de corte de fibra com eixo rotativo

compartilhar com:
Máquina de corte a laser de fibra de uso duplo, equipada com laser de fibra de 1000W-6000W, pode cortar placa de aço carbono 0-25mm espessura, placa de aço inoxidável 0-20mm espessura e placa de alumínio, placa de cobre 0-12mm espessura e tubo de metal com 20- Diâmetro de 200mm, área de trabalho padrão é 1500 * 3000mm, pode ser atualizada para 1500 * 4500mm, a duração das peças de corte de tubo pode ser opcional 3m, 6m, 9m. É um armário independente com ar condicionado embutido para 2000W e acima da energia, e pode ser instalado com um dispositivo de rotação lateral para atualizar para a máquina multi-futo, que pode cortar a placa de metal e o tubo.
  • 30000-50000 $.

Parâmetros da máquina.

ModeloIGR-FT 3015
Área de trabalho / comprimento do tubo3000 * 1500mm / 6000mm
X traço de eixo1500mm.
Y Axis Traveke.3000mm.
Zrafo de eixo z.300mm.
Diâmetro do tubo20-220mm.
PrecisãoPrecisão de posicionamento de eixo x0,05mm
X, eixo y reposicionando a precisão0,03mm
VelocidadeN Ângulo de girarn * 360.
W axis max. Velocidade de ratato80RPM.
X, y eixo max. velocidade de corrida150m / min
U eixo max. Velocidade de posicionamento800mm / s.
X, y eixo max. Velocidade acelerada1.5G.
Fonte de energiaEstágio3
Voltagem nominal380V.
Frequência50 / 60Hz.
Grau de proteçãoIP65.
Corpo da máquinaMax. Carregamento de trabalho1000kg.
Peso corporal2600kg.
Tamanho (l * w * h)8060 * 3000 * 1965mm
Poder do laser500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
Workstable opcional4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Comprimento do tubo opcional3000mm / 9000mm.


Características da máquina.

Sistema de lubrificação automática

O sistema de lubrificação automática fornece uma quantidade fixa de óleo lubrificante para a máquina de corte a laser de fibra de uso duplo para garantir a operação de alta velocidade do equipamento, com funções anormais de alarme de alarme e líquido. O sistema melhora muito a precisão de corte e efetivamente estende a vida útil do mecanismo de transmissão.


Sistema de alarme inteligente

Proteção de viagens inteligente, monitoramento automático da faixa de operação de componentes, instalação de molas de limite de padrão da máquina de máquinas-ferramenta internacionais, a cabeça de corte a laser é função de ajuste de altura de capacitores embutidos, parada de colisão, melhorar a máquina de corte a laser de metal e proteção de segurança de vida, A incidência de acidentes, melhorar a eficiência de corte.


SISTEMA DE SEGURANÇA

Função de alarme automático para status de trabalho anormal de equipamentos, e empurrá-lo para a interface de operação através do centro de controle, melhorar a eficiência da melhor solução de problemas anormais da máquina de corte a laser, reduzir os possíveis riscos de segurança e reduzir os custos de segurança.


Acessórios de máquinas

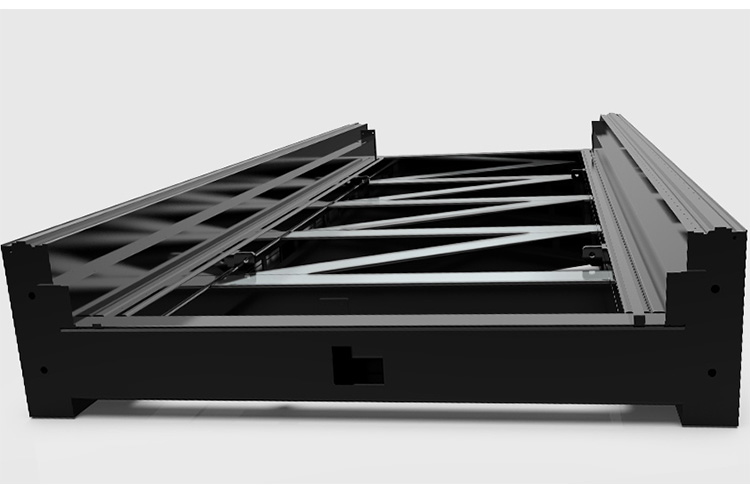

Cama de soldadura pesada

Corpo de máquina de corte de fibra ótica

A cama quadrada de soldadura de tubo é soldada com um tubo retangular grosso com um diâmetro de 200 * 200 mm. O peso da cama pode chegar a 1t. O corpo da cama é recozido e moído por um grande pórtico para perfurar com precisão todos os orifícios básicos de instalação de uma só vez. .
Maior resistência à tração e estabilidade dimensional. Melhorar efetivamente a precisão da cama, reduza o erro de processamento da peça de trabalho. Aumentar a resistência e estabilidade do trilho de guia.
Reduz a perda da máquina de corte a laser de metal quando é usada. Ele mantém a precisão da ferramenta da máquina por um longo tempo e não se deforma há 20 anos. O equipamento tem boa estabilidade e reduz os erros de processamento causados ​​pela vibração da cama.

Outros fornecedores: cama de soldadura de placa, pobre estabilidade geral e baixa precisão.



Feixe de extrusão de alumínio aeroespacial

Feixe de máquina de corte de fibra óptica

★ alta precisão. Após o envelhecimento manual, o tratamento e o acabamento da solução, o feixe tem boa integridade, rigidez, resistência e ductilidade.

★ velocidade rápida. A liga de alumínio tem as características de peso leve e forte rigidez, que é propício para movimento de alta velocidade durante o processamento, e alta flexibilidade é propício para o corte de alta velocidade de vários gráficos com base em alta precisão.
★ alta eficiência. O feixe de peso mais leve pode garantir a operação rápida da máquina de corte a laser de mesa, melhorar a eficiência de processamento e, ao mesmo tempo, garantir a qualidade do processamento.

Não só a operação de alta velocidade da máquina de corte a laser será garantida, mas também a precisão e eficiência do processamento de corte a laser.
Melhorar efetivamente a vida útil e a precisão do cortador de laser barato, reduza o custo do tempo e reduza a perda de tempo. E depois de usar o mesmo limite de tempo, o feixe de alumínio pode garantir a precisão de corte na maior extensão, e ao mesmo tempo pode aliviar a energia cinética da cabeça a laser durante o movimento de alta velocidade.

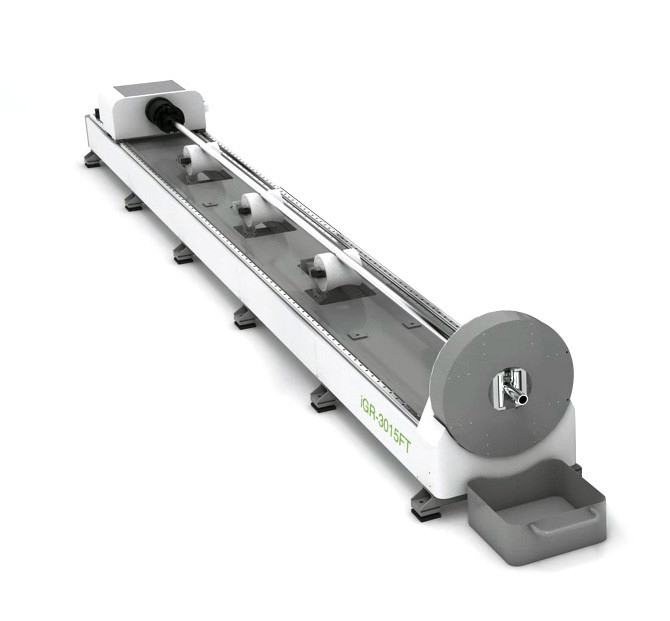

Axis de rotação lateral

Axis de rotação lateral

O comprimento padrão é um dispositivo de eixo de rotação lateral 3000mm / 6000mm / 9000m, que pode processar tubos quadrados, tubos redondos, tubo oval, tubo retangular, tubo irregular e outro tubo de metal.


★ Projeto de fixação: O projeto de braçadeira elétrica é usado em ambos os lados, que pode ajustar automaticamente o centro. A faixa ajustável da diagonal é de 20-220mm.
★ Instalação de suporte automático: adota design de suporte de tubo inteligente, que pode resolver o problema de deformação durante o processo de corte de tubos longos.


Pode processar ambas as placas de metal e tubos de metal, um cortador a laser acessível para dois propósitos, economizando espaço e custo e melhorando a eficiência da produção.

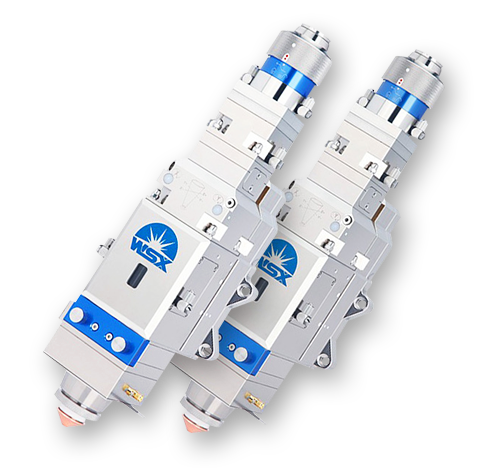

Cabeça de corte a laser de foco automático

Cabeça de corte a laser de foco automático

A cabeça do laser possui uma unidade de unidade de motor integrada, e a lente de foco é impulsionada por um mecanismo linear para alterar automaticamente a posição dentro de 20 mm. O usuário pode definir foco contínuo através do programa para completar a rápida perfuração de placas grossas e corte automático de placas de diferentes espessuras e materiais. O grupo de lente composto equipado com D28 integra o feixe de luz e otimiza o design ótico e refrigerado a água para que a cabeça a laser possa funcionar de forma estável por um longo tempo.


☑ Configuração óptica otimizada e design de fluxo de ar suave e eficiente para melhorar o efeito de corte;
☑ Faixa de foco automático + 10 ~ -10mm, precisão de ajuste 0,01mm, velocidade de ajuste 100mmms;
☑ Projeto de proteção contra poeira de lente de proteção de colimação, proteja efetivamente os componentes ópticos internos;
☑ estender a distância entre a lente de proteção e o bocal para aumentar a vida útil da lente;
☑ Titular da lente do tipo gaveta é adotado para tornar a substituição da lente de proteção rápida e simples;
☑ Conector QBH não é limitado, ele pode ser equipado com vários lasers com o conector QBH.

O autofoco economiza o tempo de foco e melhora a eficiência do trabalho em 10 vezes.
Estender a vida útil, otimizando o design estrutural da cabeça de corte, estenda sua vida útil.

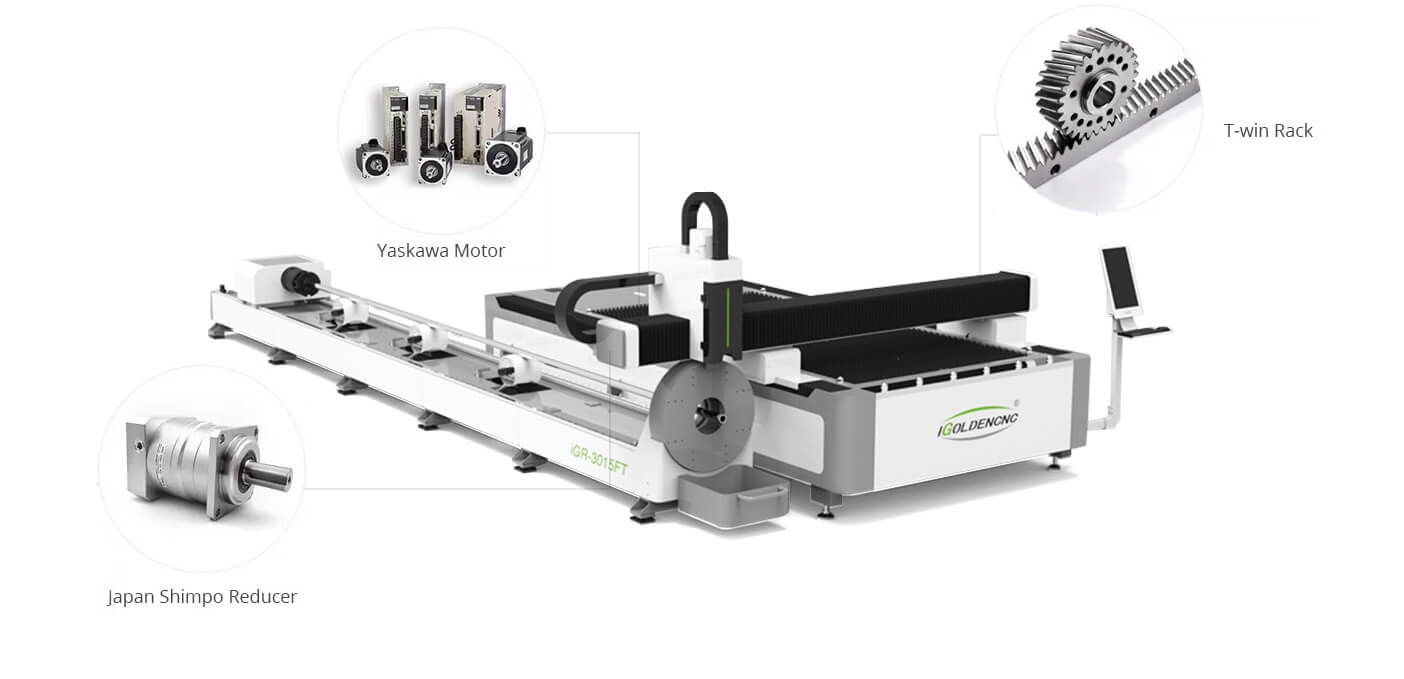

Sistema de transmissão de alta precisão

Sistema de transmissão de alta precisão

Taiwan T-Win Double Drive Guide, Japão Panasonic Drive Motor, Japão Shimpo redutor
A precisão de posicionamento da ferramenta da máquina é de 0,05 mm, e a precisão de posicionamento repetida é de 0,03 mm.



Design de tela de exibição LCD vertical

Design de tela de exibição LCD vertical

A tela de tela vertical 21.5 é diferente da tela tradicional da tela horizontal. A velocidade da resposta atinge 8ms, a resolução atinge 1080p, a taxa de tela é otimizada para 16: 9, o consumo de energia é baixo, e a interface de software de controle e os hábitos de navegação humana são melhor adaptados. Além disso, tem um alto nível de brilho e baixa refletância, e o painel de vidro resistente tem robustez e durabilidade.



Sistema inteligente de controle de loop aberto

Sistema de placa de cypcut

O sistema de corte a laser do CYPCT é um sistema de controle de loop aberto completo lançado especificamente para a indústria de processamento de chapa metálica.
✪ Suporte a AI, DXF, PLT, Gerber, LXD e outros formatos de dados gráficos e aceite códigos G padrão G.
✪ Ao abrir e importar arquivos externos, a otimização é executada automaticamente.
✪ Layout automático flexível e diversificado e funções de seqüência de layout manual, uma variedade de métodos de matriz estão disponíveis.
✪ A poderosa função de biblioteca de materiais permite que todos os parâmetros de processo sejam salvos para o mesmo material ser usado novamente.
✪ Processando a memória do ponto de interrupção e posicionando qualquer função de ponto.
✪ Corte de altura fixa, seguindo a placa e vários métodos de localização de borda.
✪ Suporte o controle remoto do sistema via wireless handheld box e Ethernet.
✪ Um clique para definir o caminho de corte de vôo.
✪ É fácil de instalar, fácil de depurar, excelente em desempenho e completo no plano. É o sistema de controle de corte a laser de fibra com a maior participação de mercado no presente.



OPCIONAL

Armário de controle independente de piso

Armário de controle independente de piso

Prova de poeira Todos os componentes elétricos e fontes de laser são incorporados em um gabinete de controle separado e têm um design à prova de poeira para estender a vida útil dos componentes elétricos. O armário automático de controle do termostato é equipado com ar condicionado para obter uma temperatura constante automática. Isso pode impedir que as temperaturas do verão danos excessivos aos componentes.


☑ Montagem de dispositivo elétrico mais profissional, forte separação de eletricidade e separação fraca de eletricidade.

☑ Interferência mais simples à prova de poeira, anti-estática, boa dissipação de calor, fácil de manter.

☑ Mais conveniente e fácil de detectar falhas e manutenção do circuito.

☑ Mais segura e independente do equipamento da máquina, reduza a interferência da operação do equipamento.

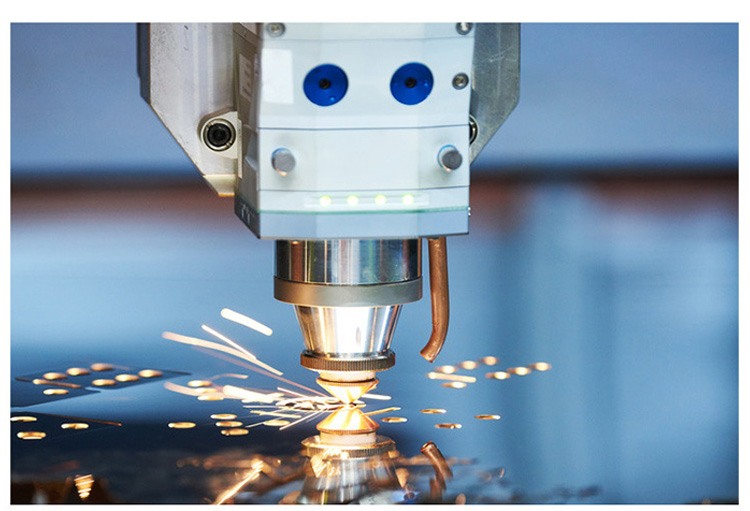

Âmbito de aplicação

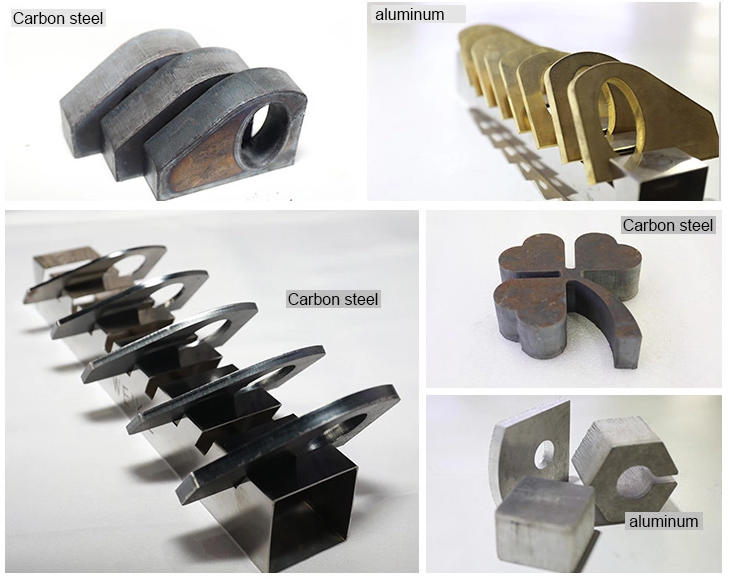

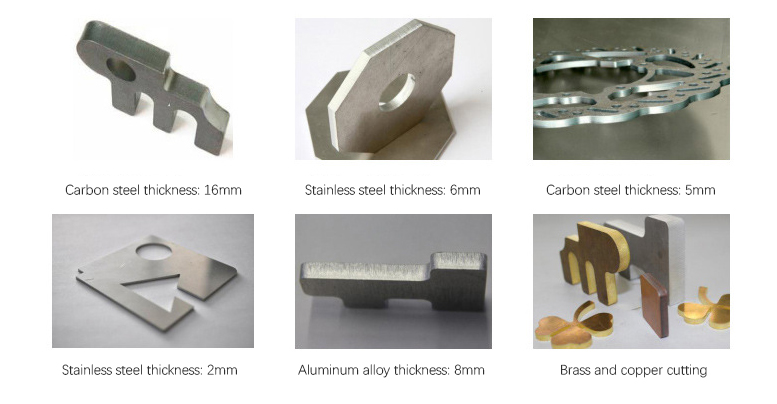

Amostras de processamento de máquina de corte de plasma

Amostras de processamento de máquina de corte de plasma

Amostras de processamento de máquina de corte de plasma

Amostras de processamento de máquina de corte de plasma

Informações da Empresa

Jinan Igolden CNC Equipment Co., Ltd. é uma empresa de integração de P & D, fabricação, especializada no roteador CNC, gravura a laser e máquina de corte, máquina de corte de plasma, plotador de corte, etc. A principal configuração, todos adotam peças superiores que importadas da Itália, Japão, Alemanha, etc. e bem-vindo para nos visitar para mais escolhas.

Igoldencnc.


PERGUNTAS FREQUENTES:


1. Como escolher o poder adequado dos lasers?

Depende da espessura do material que você deseja processamento e a freqüência de execução da máquina. Por favor, deixe-nos saber qual material você quer processar e a espessura.


2. Qual é o material disponível para a máquina de corte a laser de metal?

O cortador a laser de metal é apenas para folha de metal, como aço inoxidável, aço carbono, cobre, alumínio, ferro, galvanizado, etc.
