Sistema de máquina de soldagem a laser robô

igwl-Aw Series A máquina de solda a laser de robô é composta por uma cabeça de laser de fibra dedicada, um sistema de rastreamento de capacitância de alta precisão, um laser de fibra e um sistema de robô industrial. É um equipamento avançado para soldagem flexível de folhas de metal de diferentes espessuras de vários ângulos e várias direções.



  • IGWL-AW

  • iGOLDENLASER

  • $ 10000-15000

Status de disponibilidade:
Inquérito

Vídeo



Descrição da máquina de soldagem robótica:

É amplamente utilizado em processamento de metal, fabricação de máquinas e fabricação de peças de automóveis que possuem requisitos de processamento para peças de trabalho tridimensionais.

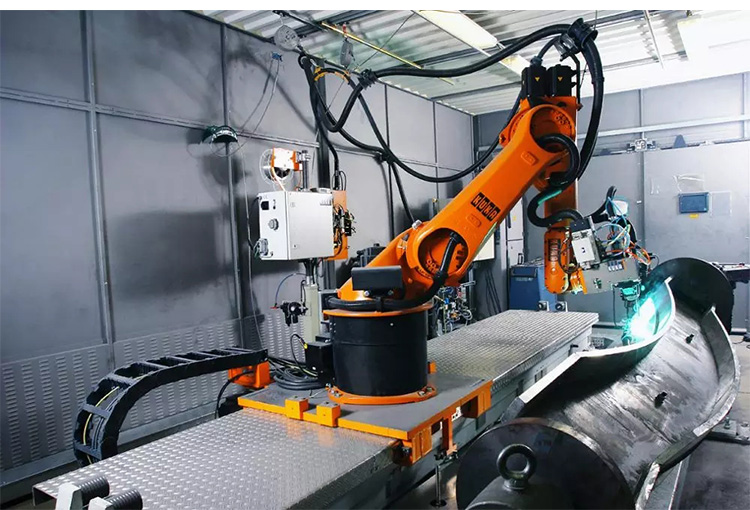

Máquina de soldagem robótica


Robô de soldagem a laser industrial 3D  igwl-Aw  Series

A máquina de solda a laser de robô é composta por uma cabeça de laser de fibra dedicada, um sistema de rastreamento de capacitância de alta precisão, um laser de fibra e um sistema de robô industrial. É um equipamento avançado para soldagem flexível de folhas de metal de diferentes espessuras de vários ângulos e várias direções.

É amplamente utilizado em processamento de metal, fabricação de máquinas e fabricação de peças de automóveis que possuem requisitos de processamento para peças de trabalho tridimensionais.

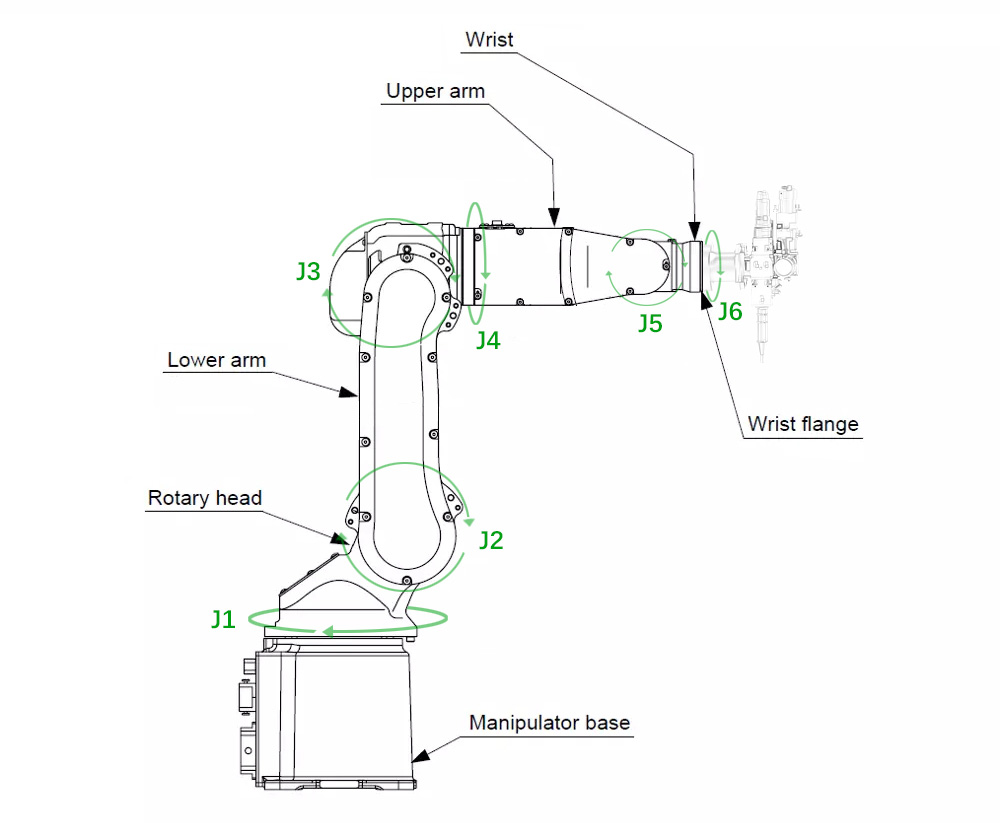

图片 1


Parâmetros do robô de solda a laser de fibra 3D:


Modelo

IGWL-RW- 1500

IGWL-RW- 2000

IGWL-RW- 3000

Power a laser

1500W

2000W

3000W

Comprimento de onda do laser

1080 ± 10nm

Robô

Robô de soldagem Fanuc-Six-Exis

Carga máxima no pulso

12 kg

Reposicionar  precisão

± 0,03 mm







Amplitude de movimento



Antebraço

J1

340º/370º


J2

235º


J3

455º



Braço

J4

380º


J5

380º


J6

900º







velocidade máxima



Antebraço

J1

260º/s


J2

240º/s


J3

260º/s



Braço

J4

430º/s


J5

450º/s


J6

720º/s

Espessura do material de soldagem

≤4mm

≤6mm

≤8mm

Requisitos de lacuna de soldagem

≤0,3 mm

Tensão

380V ± 10%

Poder total

≤8kW

≤10kW

≤12kW

Peso bruto

200 kg

Observações: pode ser personalizado de acordo com os requisitos do cliente


Comparação de soldagem a laser e soldagem tradicional

Método de soldagem

Zona afetada pelo calor

Deformação térmica

Qualidade da solda

Se deve adicionar solda

Ambiente de soldagem

Soldagem a laser

Menor

Menor

Melhor

Não

Nenhum requisito especial (exceto para indústrias especiais)

Brasagem

Em geral

Em geral

Em geral

Sim

Aquecimento geral

Soldagem por arco de argônio

Maior

Maior

Em geral

Sim

Precisa de eletrodos

Soldagem de resistência

Maior

Maior

Em geral

Não

Precisa de eletrodos

Soldagem por arco de plasma

Em geral

Em geral

Em geral

Sim

Precisa de eletrodos

Soldagem por feixe de elétrons

Menor

Menor

Melhor

Não

Vácuo



Laser Soldagem  Velocidade

Collimating  distância focal: 150mm          Comprimento do foco: 250mm          Diâmetro da fibra: 50μm          Gas de proteção ＞ 15L/min

Não.

Material

Potência de saída

Penetração （mm)

Velocidade （M/min)

1













Aço inoxidável

500

1.5

0.85

2

500

1

2.55

3

500

0.5

6.8

4

750

2.5

0.85

5

750

2

2.55

6

750

1.5

2.17

7

750

1

6.8

8

1000

0.5

8.5

9

1000

3

0.85

10

1000

2.5

2.55

11

1000

2

3.4

12

1000

1.5

5.1

13

1000

0.5

12.75

14











Aço carbono (baixo)

500

1

1.28

15

500

0.5

5.1

16

750

2

0.85

17

750

1.5

2.55

18

750

1

5.95

19

750

0.5

7.62

20

1000

2.5

0.85

21

1000

2

2.55

22

1000

1.5

4.25

23

1000

1

6.8

24

1000

0.5

11.05

25



Alumínio

500

1

0.85

26

750

1

1.7

27

1000

1

3.4

28

1000

2

0.85

29

Cobre

1000

0.3

1.7





Detalhes da máquina de solda a laser de robô:

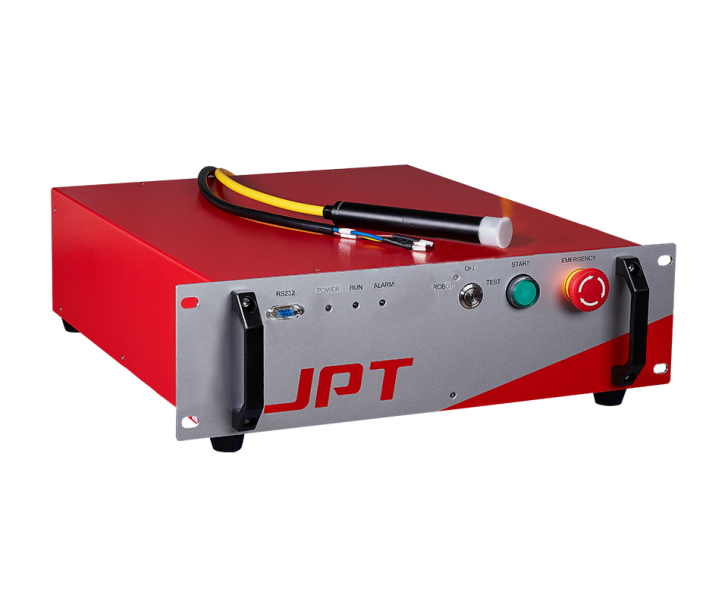

图片 5

JPT Laser

Utilizamos lasers avançados de fibra com uma vida útil de mais de 10W horas, baixo consumo de energia, baixa taxa de falhas, fibra flexível de 10 a 15m, flexível e conveniente, soldagem externa, equipada com uma camada de proteção difícil.

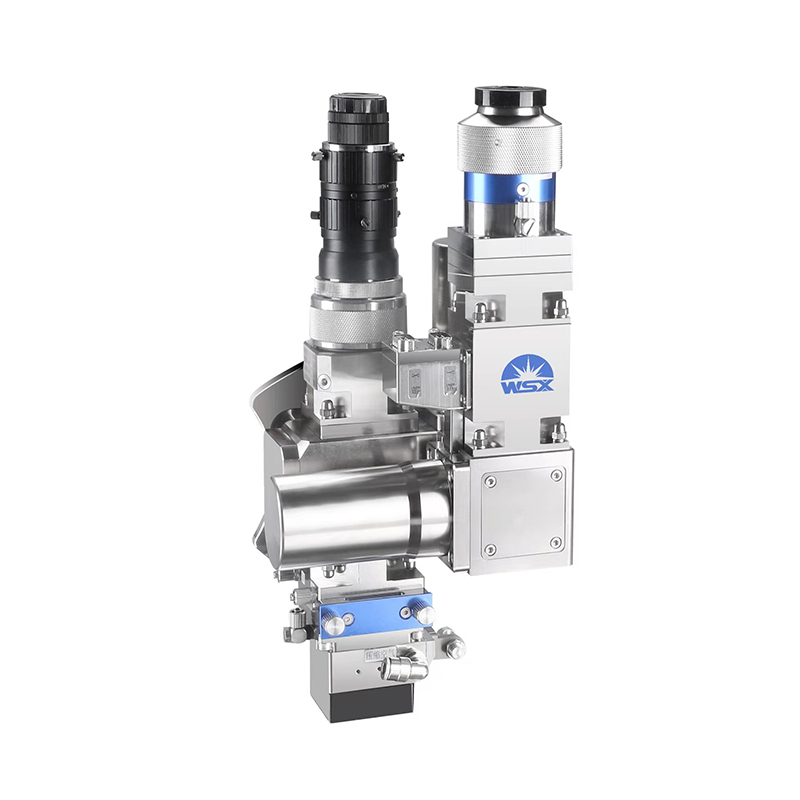

主图 -05

Cabeça de soldagem profissional da WSX

1. Esta cabeça de soldagem tem fortes vantagens em aplicações de soldagem de liga de alumínio e soldagem de energia média, e é uma cabeça de solda econômica.

2. A cabeça de soldagem usa um motor para acionar a lente vibratória de eixo x, y, com uma variedade de modos de balanço, e a soldagem de balanço permite que a peça de trabalho tenha soldas irregulares, lacunas maiores e outros parâmetros de processamento, o que pode melhorar significativamente a soldagem qualidade.

3. A estrutura interna da cabeça de soldagem é completamente selada, o que pode impedir que a parte óptica seja poluída pela poeira.

4. A lente de proteção adota uma estrutura do tipo gaveta, que é fácil de substituir.

5. Ele pode ser equipado com vários lasers com conectores QBH.

Máquina de soldagem a laser de fibra de robô4




Link de seis eixos robôs

A ligação de seis eixos do robô pode facilmente realizar a soldagem de peças de trabalho tridimensionais.

Com ferramentas especiais e Workbench, ele pode realizar soldagem totalmente automática com um aperto.

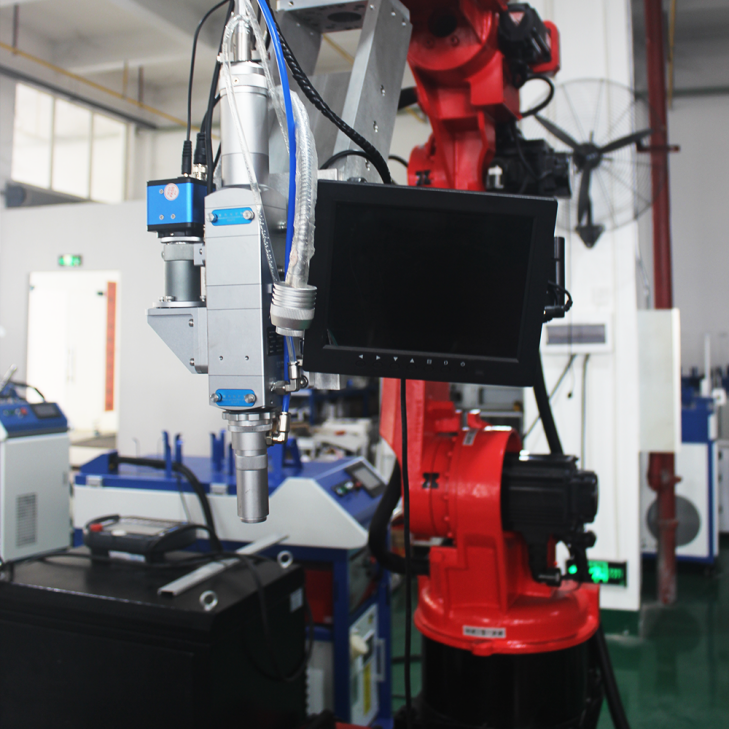

 图片 2

Tabela de soldagem móvel de vários eixos

Toda a máquina é projetada com uma placa de alumínio grossa e a estrutura é firme

Alta precisão de posicionamento e resposta sensível

Não há necessidade de mover manualmente o produto, soldagem automática, fácil de operar



Recursos de soldagem a laser robóticos:


1. O robô possui uma ligação de seis eixos, alta precisão de posicionamento, grande faixa de processamento e fácil soldagem de peças de trabalho tridimensionais.


2. Comparado com a soldagem tradicional do arco de argônio, a velocidade de soldagem a laser é aumentada de 5 a 10 vezes, e o consumo de energia e o consumo de consumíveis são mais baixos e a qualidade da soldagem é muito estável.


3. A área de soldagem afetada pelo calor é menor, o que pode garantir melhor a qualidade dos produtos de soldagem.


4. A soldagem a laser de robô tem uma boa adaptabilidade ao tamanho e forma de materiais de soldagem e peças de soldagem e pode realizar controle automático e soldagem de longa distância;


5. Esta estação de trabalho é muito flexível e pode soldar peças de trabalho tridimensionais curvas ou em forma de especial. Com ferramentas especiais e tábuas de trabalho de ligação, ele pode realizar soldagem totalmente automática com um aperto.


6. A soldagem a laser tem menos fumaça e poeira, menos radiação e é mais ecológica e mais segura.


7. Equipado com um sistema de rastreamento de costura de soldagem sem contato para detectar e corrigir o desvio da costura de solda em tempo real para garantir que a costura de solda qualificada seja obtida.

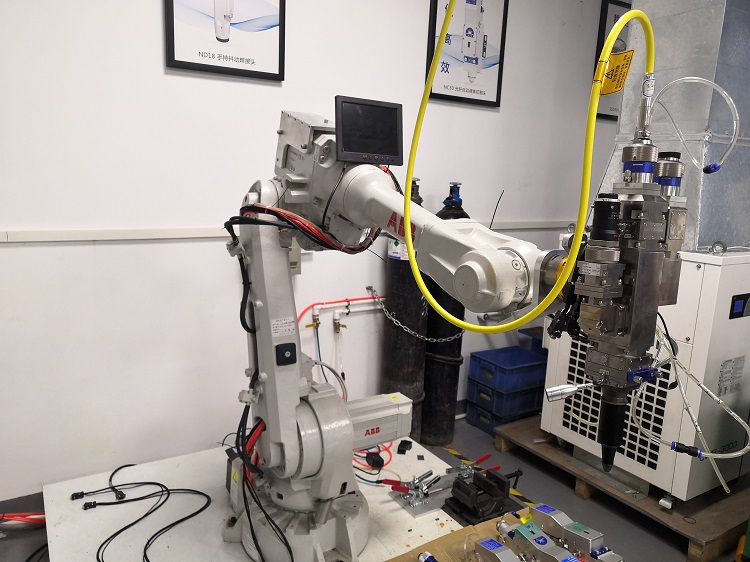

图片 3

3D Industrial Fiber Laser Soldagem Robô Aplicação:

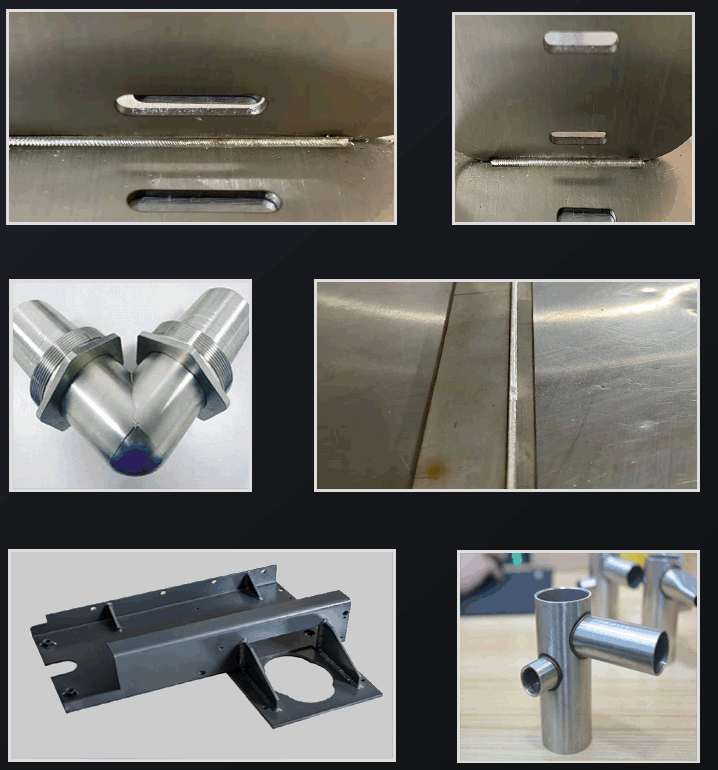

图片 4


Adequado para soldagem de aço inoxidável, folha de ferro, alumínio, cobre, liga, aço, materiais equivalentes a diamantes ou materiais diferentes, armários, cozinhas, elevadores de escadas, prateleiras, fornos, portas de aço inoxidável e janelas guardraxes, caixas de distribuição, família de aço inoxidável e famílias Outras indústrias.
