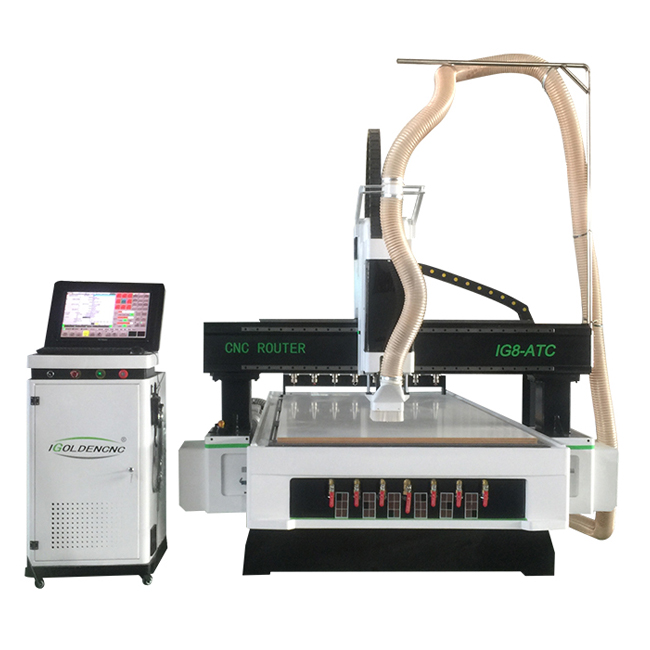

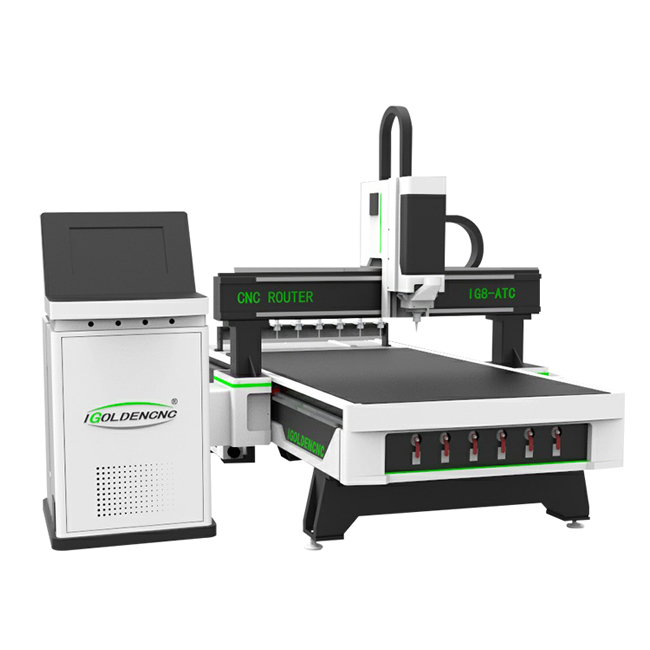

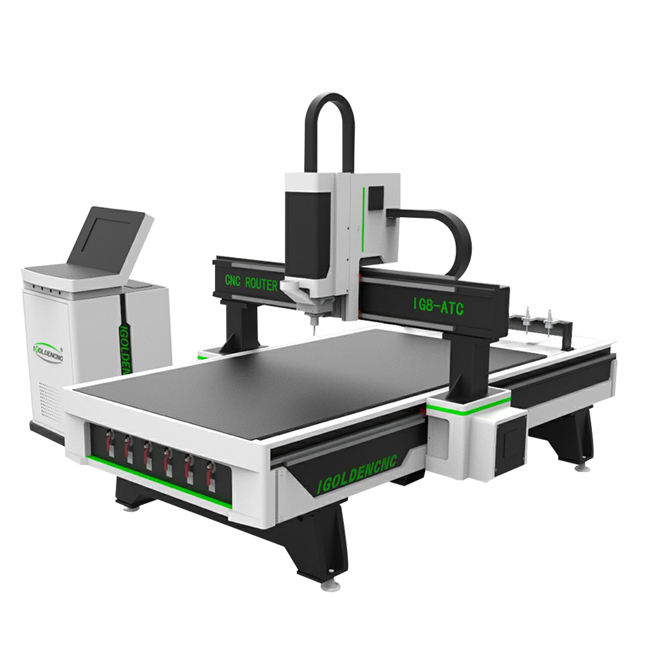

1325 Máquina de gravura de madeira automatizada Router CNC

A máquina automática do roteador CNC do trocador de ferramentas (ATC) é adequada para o processamento de vários produtos complexos ou uma variedade de processamento. Pode ser equipado com 6, 8, 10, 12 ferramentas de acordo com os diferentes requisitos de processos de produção dos clientes.
  • 11515-13515 $
Status de disponibilidade:

Roteador Linear ATC CNC com auto trocador de ferramentas Descrição:

Existem dois modos de alteração de ferramentas para alteração de ferramentas em linha e mudança de ferramenta de disco. Amplamente utilizado, incluindo gravação, fresagem, chanfro, moagem lateral, perfuração, corte, grooving, etc.

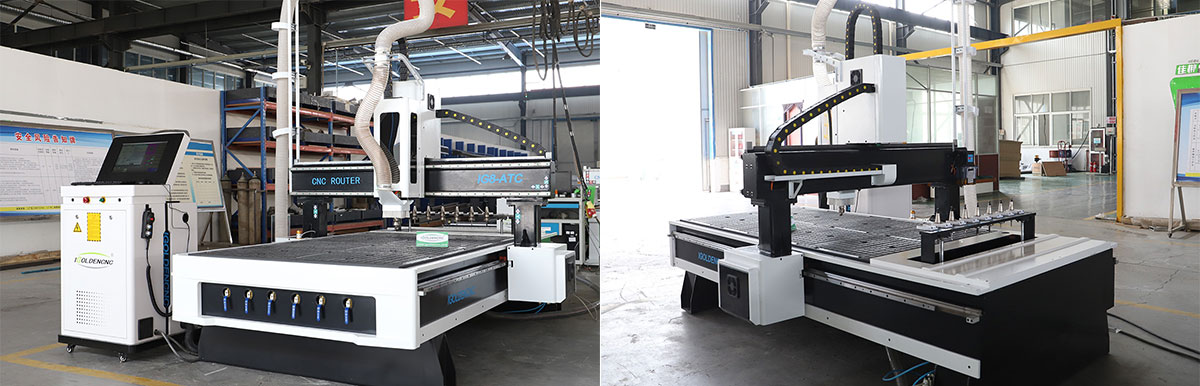

Roteador CNC do Woodworking ATC com função automática de mudança de ferramenta



Industrial CNC Router Com Auto Ferramenta Changer Características:

  • Com 8 ou 12 conjuntos de ferramentas para alterar automaticamente, o que pode economizar tempo de ferramentas mudando e melhorando a eficiência de trabalho.

  • mesa de vácuo utilizando o material de alta densidade com uma grande força de sucção, confortavelmente accommadating todos os tamanhos de peça de trabalho.

  • NC sistema de controle de estúdio é simples, conveniente e fácil de aprender, os usuários podem rapidamente obter o fleciblity para dominar o uso do equipamento, independência forte.

  • O quadro adopta a estrutura da coluna de pórtico, as peças da máquina são produzidos e montados com uma precisão extremamente elevada para assegurar o alto desempenho e estabilidade da máquina, de excelente qualidade e tolerância.

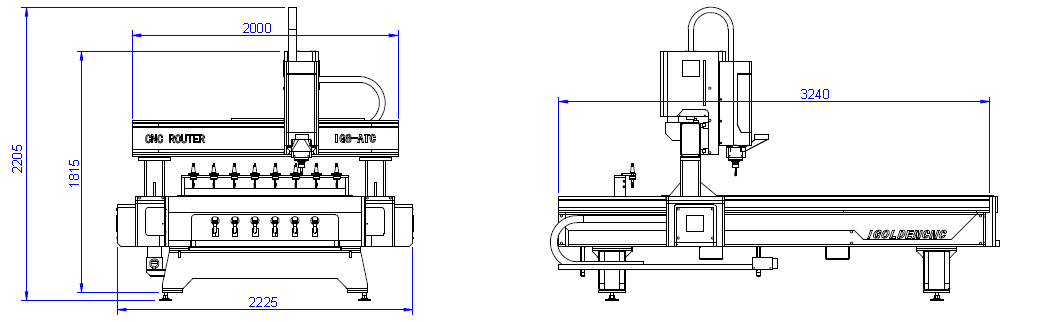

Tamanho IGW-ATC


1325 eficiência alta linear ATC CNC Router para madeira Parâmetro:


Descrição Parâmetros.
Área de trabalho 1300 * 2500 * 200mm
Fuso Fuso de refrigeração a ar ATC 9KW
Inversor Fuling.
Motor Dorna servo motor e motorista 1500W e shimpo redutor
Condutor Dorna servo motor e motorista 1500w
Sistema de controle Lnc.
Mesa Vácuo e T tabela do slot com bomba de refrigeração 5.5KW
Lubrificação de óleo Lubrificação automática
Limite Limite de Omron
Transmissão XY Axis Helical Helical Rack Z Axis Taiwan Ball Furno
Trilho X, y, z eixo taiwan hiwin guia quadrado ferroviário
Parafuso Z Axis Tbi ​​3210 Ball Furno
Cama Tubo grande soldado de aço espesso
Gangry Frame forte
Pilares. Coluna de aço
Gabinete Armário independente
Voltagem 3 fase / 380V
Coletor de pó Sacos duplos 3.0kw.
Biblioteca de ferramentas Automático para cima e para baixo
* Algumas especificações podem ser personalizadas mediante solicitação, entre em contato conosco



Fuso de mudança de ferramenta refrigerado a ar do HQD 9KW

Fuso de mudança de ferramenta refrigerado a ar do HQD 9KW

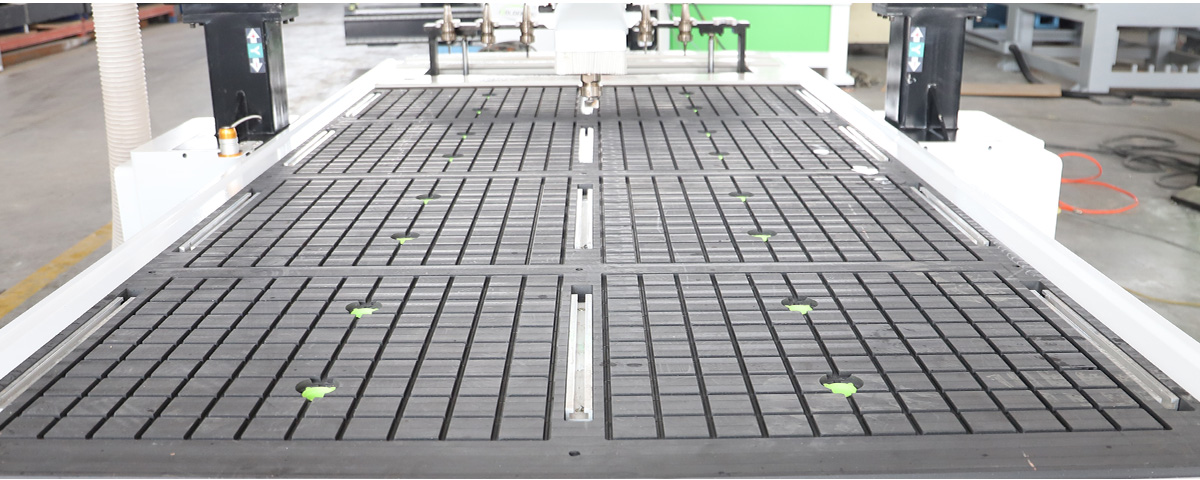

Vácuo e T tabela do slot com bomba de refrigeração 5.5KW

Vácuo e T tabela do slot com bomba de refrigeração 5.5KW


Mudança automática de ferramentas com revista de ferramenta levantável

Mudança automática de ferramentas com revista de ferramenta levantável

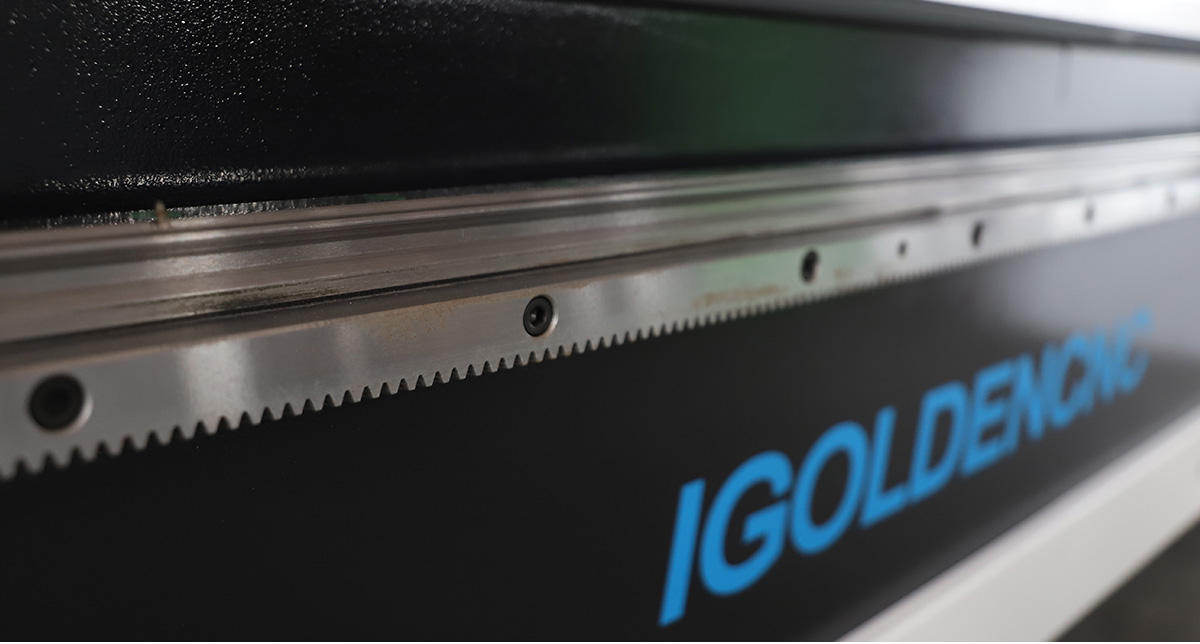

X, y, z eixo taiwan hiwin guia quadrado ferroviário

X, y, z eixo taiwan hiwin guia quadrado ferroviário


Sistema de controle LNC.

Sistema de controle LNC | Inversor Fuling.

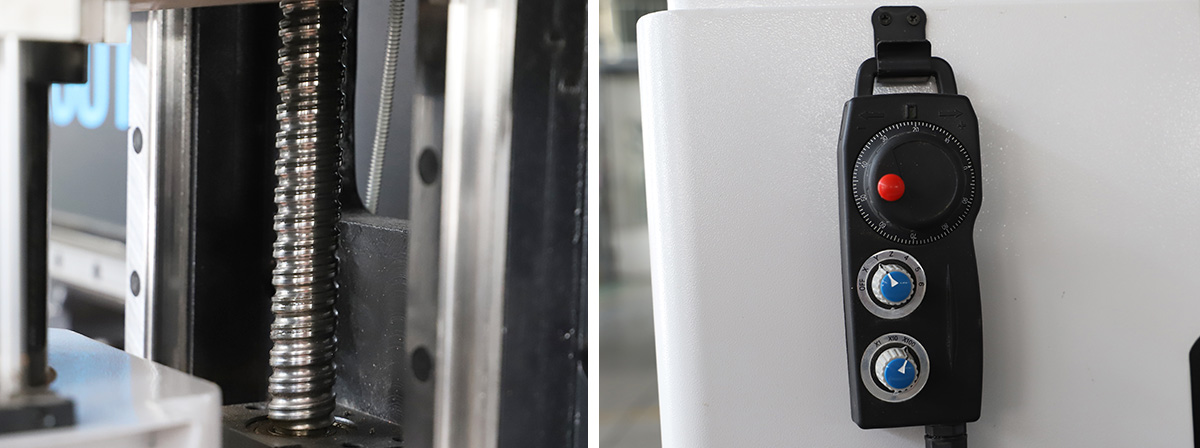

Parafuso de bola de Taiwan

Parafuso de bola de Taiwan | Controlar o volante


ATC CNC roteador máquina com vantagens automáticas de trocador de ferramentas:

• Design de trocador de ferramentas automáticas de tipo linear, bom desempenho de estabilidade no processo de mudança de ferramentas. Existem 8 posições de ferramentas; Como opções, a revista Tool pode ser construída com 10 ou 12 posições. Você gosta de tipo de disco melhor? Se sim, verifique o roteador CNC do comutador automático de disco.

• Fuso HSD ATC genuíno da Itália é adotado, modelo. ES929A, 9,0kw, refrigeração a ar, 24000rpm. Ajuste para detentores de ferramentas ISO ou HSK. Como opção, você pode ter um fuso ATC chinês para economia de custos.

• A combinação do sistema Syntec CNC e o servo puro de Yaskawa é o controle real de loop fechado com caracteres de alimentação rápida, movimentação silenciosa, corrida suave, boa aceleração e desaceleração, alta precisão de posicionamento. Para mais detalhes sobre o servo, leia aqui.

• O design de fixação fácil de usar ajuda muito no processo de instalação dos cortadores para o suporte da ferramenta. É um dispositivo muito bom para um roteador CNC de changer de cabeça automática. Você só precisa bloquear o suporte da ferramenta ISO ou HSK no dispositivo e, em seguida, use uma chave de garfo para soltar o suporte como a imagem abaixo mostra. Economize seu tempo e energia.

• O sistema de lubrificação usa uma bomba de lubrificação automática que pode ser definida para atingir a finalidade de lubrificação atempada.

• A operação segura e suave da máquina é totalmente levada para a consideração do projeto da parte do circuito, criamos várias garantias para o circuito, como resistência de estacionamento, proteção contra sobrecarga e fusíveis.

• Um sensor de ferramentas fixo é equipado para simplificar o processo de calibração da ferramenta Z-Axis. É uma opção essencial para máquinas de roteador de madeira CNC de troca automática.

O design especial da tabela de Vac-Sorb Sorb aumenta a capacidade de fixação em 30% pelo menos.

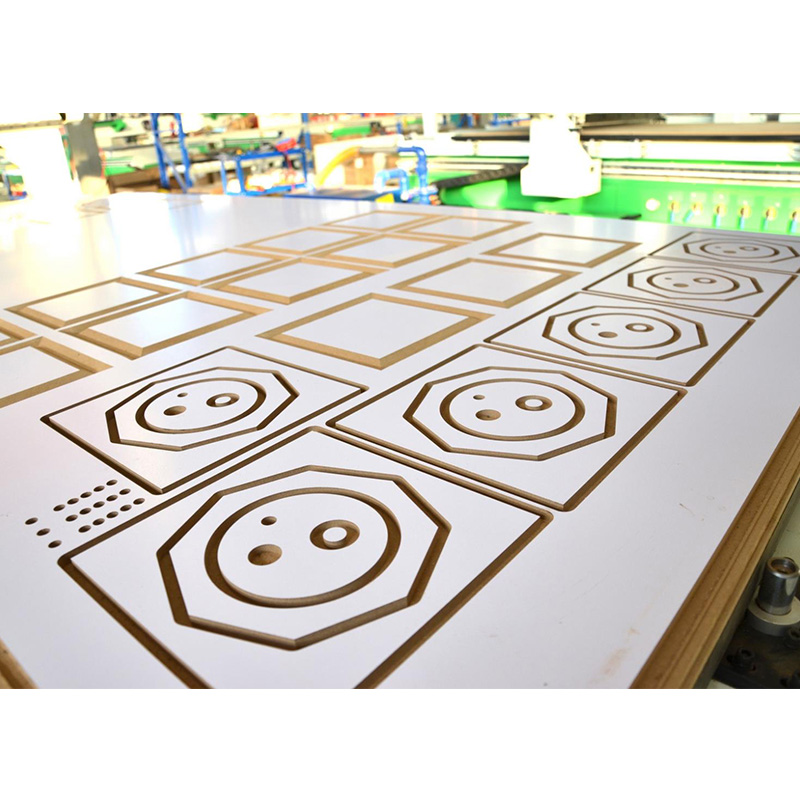

Cenários de uso do roteador de madeira CNC ATC


Aplicações da máquina automática do roteador do CNC do trocador de ferramentas (ATC):

Carpintaria indústria:
Processo de placa de onda sólida, porta do gabinete, porta de madeira, porta de madeira artística, porta sem pintura, evitar vento, processo da janela artística, sapatos máquina de limpeza, o armário da máquina de jogo e a mesa, mesa de computador, mesa de computador, mesa de computador. C.ny Móveis Escultura, Arte Madeira Sólida Fresco Escultura e Outras Indústrias.

Anúncio indústria:
Placa de publicidade, design de etiquetas, corte acrílico, modelo, dos produtos de decoração de material multi.

Indústria Model:
Pode gravar nos materiais de metal, como cobre, alumínio, ferro etc e material não mental.S como mármore, areia, materiais de plástico de plástico, placa de madeira etc.


Indústria de arte:

Cinzeladura de personagem, caráter escultura e corte, marca famosa, corte de presente pequeno, lembrança, esculpindo várias letras decorativas, pequenas janelas, cercas, figuras nas paredes, etc.


Outras indústrias:

A máquina de gravura em madeira CNC pode gravar todos os tipos de grandes relevos e sombras, que são amplamente utilizados na indústria de artesanato.

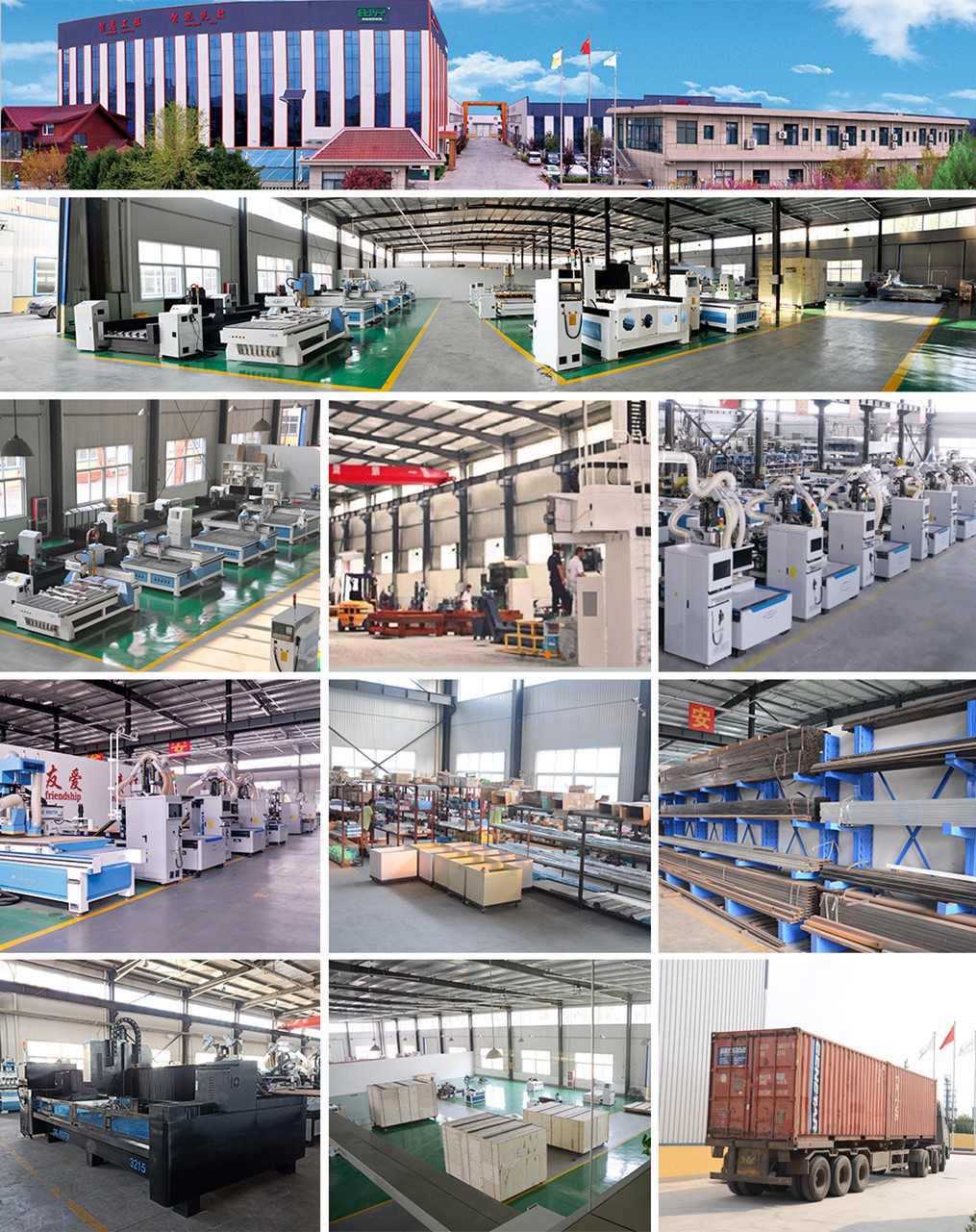

Vista de fábrica de Igoldencnc.

Vista de fábrica de Igoldencnc.



Visitando o cliente

Visitando o cliente



Serviço de Igoldencnc.


Pré vendas
> Consulta de pré-venda gratuita
> Testes de amostra grátis
> Soluções CNC profissionais
> Recepção do cliente
> Entrega rápida dentro de 7 dias (disponível em estoque)
> Máquinas personalizadas entregues no prazo de 30 dias
Depois das vendas
> Garantia de 2 anos
> Feedback rápido e serviço pós-venda em 12 horas
> Peças sobressalentes e assistência técnica rápida
> Serviços de Treinamento Grátis
> Design especial, personalizado, ordem de OEM


PERGUNTAS FREQUENTES:


1. Qual é a diferença entre a máquina do roteador CNC ATC e a máquina comum?

Todas as peças da máquina adotam grandes configurações, maior eficiência de trabalho. É alterar as ferramentas automáticas, sem necessidade de alteração à mão, economizar tempo e mão de obra.


2. O que é sobre suas funções da máquina?

Nossa máquina deste tipo ATC suporta muitas ferramentas, cada ferramenta tem diferentes funções, pode gravar, cortar, polir, fazer diferentes formas e padrões na folha.


3. Quanto sobre o sistema de controle da sua empresa?

Há um departamento de controle de qualidade profissional em nossa fábrica. Portanto, há um sério controle para cada processo, ao mesmo tempo, cumprimos os padrões para processamento de soldagem, processamento de usinagem, processamento de montagem, processamento de fabricação e processamento de embalagens, etc.


4. SOMATIMOS Nós também trabalhamos em metais macios, a sua máquina pode fazer isso?

Sim, podemos adicionar o sistema de nebulização de óleo para você, ele pode ser usado para esfriar os bits e materiais de corte.


5. Quanto usar a máquina CNC?

Enviaremos o manual com a máquina juntos para você, também teremos o vídeo operacional completo para ajudá-lo a usar bem a máquina.
