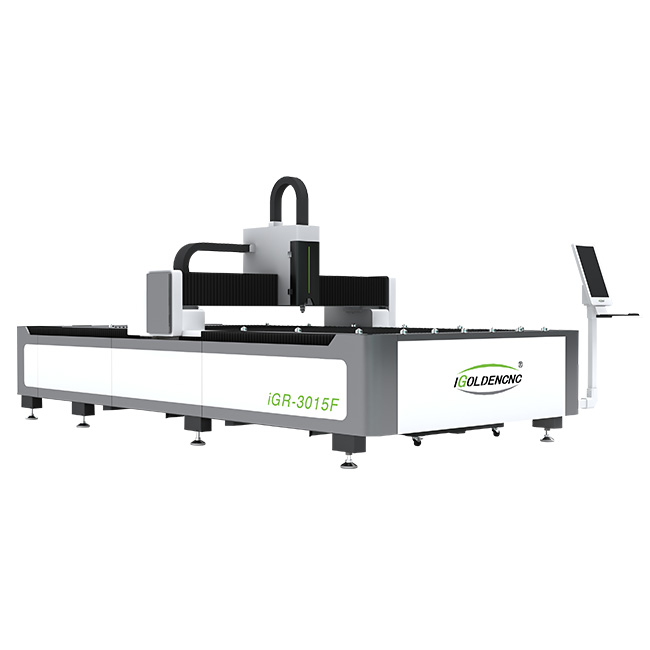

3015 máquina de corte a laser de fibra

Máquina de corte a laser de fibra de mesa, equipada com laser de fibra de 1000W-12000w, pode cortar 0-25mm espessura placa de aço carbono, placa de aço inoxidável 0-20mm espessura, placa de alumínio, placa de cobre 0-12mm espessura, área de trabalho padrão é 1500 * 3000mm, Pode ser atualizado, é um gabinete independente com ar condicionado embutido para 1500 * 4500mm, 2000W e energia acima, e pode ser instalado com um dispositivo de rotação lateral para atualizar para uma máquina de corte a laser de fibra de uso duplo.
  • 25000-30000 $


Parâmetros da máquina.


Modelo IGR-FT 3015
Área de trabalho / comprimento do tubo 3000 * 1500mm / 6000mm
X traço de eixo 1500mm.
Y Axis Traveke. 3000mm.
Zrafo de eixo z. 300mm.
Diâmetro do tubo 20-220mm.
Precisão Precisão de posicionamento de eixo x 0,05mm
X, eixo y reposicionando a precisão 0,03mm
Velocidade N Ângulo de girar n * 360.
W axis max. Velocidade de ratato 80RPM.
X, y eixo max. velocidade de corrida 150m / min
U eixo max. Velocidade de posicionamento 800mm / s.
X, y eixo max. Velocidade acelerada 1.5G.
Fonte de energia Estágio 3
Voltagem nominal 380V.
Frequência 50 / 60Hz.
Grau de proteção IP65.
Corpo da máquina Max. Carregamento de trabalho 1000kg.
Peso corporal 2600kg.
Tamanho (l * w * h) 8060 * 3000 * 1965mm
Poder do laser 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
Workstable opcional 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Comprimento do tubo opcional 3000mm / 9000mm.



Vantagens da máquina.


Sistema de lubrificação automática

O sistema de lubrificação automática fornece uma quantidade fixa de óleo lubrificante para o equipamento para garantir a operação de alta velocidade do cortador a laser de mesa, com funções anormais de alarme de alarme e líquido. O sistema melhora muito a precisão de corte e efetivamente estende a vida útil do mecanismo de transmissão.


Sistema de alarme inteligente

Proteção de viagens inteligente, monitoramento automático da faixa de operação de componentes, instalação de molas de limite de máquinas-ferramenta internacionais de máquinas-ferramenta, a cabeça de corte a laser é função de ajuste de altura de capacitores embutidos, parada de colisão, melhorar a proteção de equipamentos e segurança de vida, reduz a incidência de acidentes melhorar a eficiência de corte.


SISTEMA DE SEGURANÇA

Função de alarme automático para status de trabalho anormal de equipamentos, e empurrá-lo para a interface de operação através do Centro de Controle, melhorar a eficiência da máquina de corte a laser flatbed Abnormal Solução de problemas, reduzir potenciais riscos de segurança e reduzir os custos de segurança.



Configuração da máquina

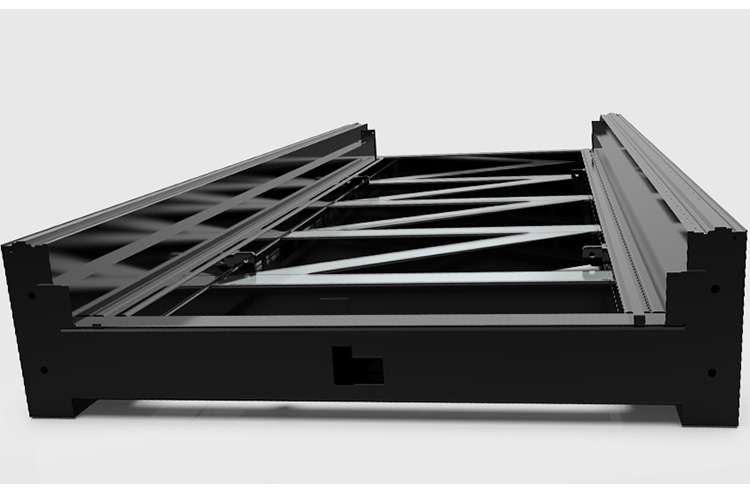

Cama de soldadura pesada

Cama de soldadura pesada

A cama quadrada de soldadura de tubo é soldada com um tubo retangular grosso com um diâmetro de 200 * 200 mm. O peso da cama pode chegar a 1t. O corpo da cama é recozido e moído por um grande pórtico para perfurar com precisão todos os orifícios básicos de instalação de uma só vez.
Maior resistência à tração e estabilidade dimensional. Melhorar efetivamente a precisão da cama, reduza o erro de processamento da peça de trabalho. Aumentar a resistência e estabilidade do trilho de guia.
Reduz a perda do equipamento quando é usado. Mantém a precisão do cortador de laser barato por um longo tempo e não se deforma há 20 anos. O cortador a laser acessível tem boa estabilidade e reduz os erros de processamento causados ​​pela vibração da cama.

Outros fornecedores: cama de soldadura de placa, pobre estabilidade geral e baixa precisão.

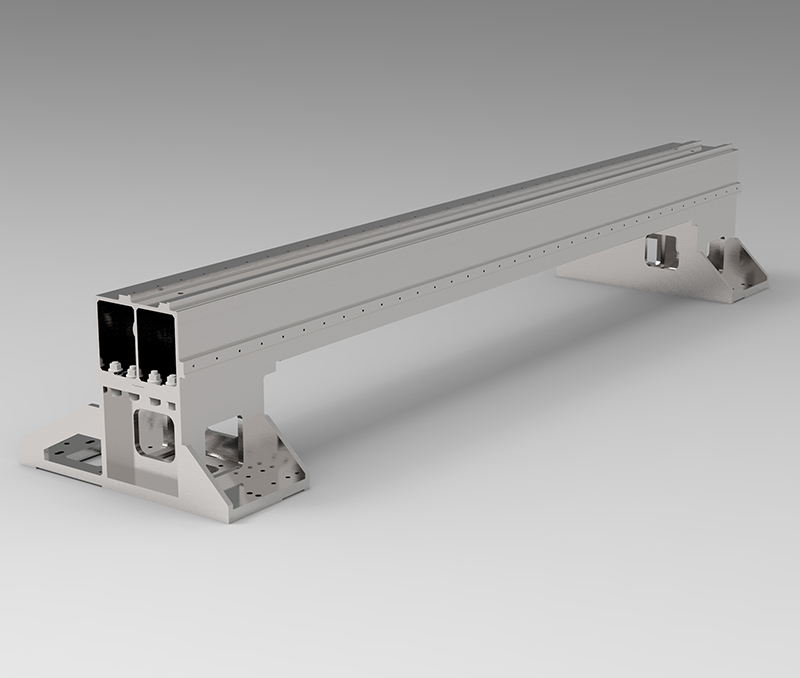

Feixe de extrusão de alumínio aeroespacial

Feixe de extrusão de alumínio aeroespacial

★ alta precisão. Após o envelhecimento manual, o tratamento e o acabamento da solução, o feixe tem boa integridade, rigidez, resistência e ductilidade.

★ velocidade rápida. A liga de alumínio tem as características de peso leve e forte rigidez, que é propício para movimento de alta velocidade durante o processamento, e alta flexibilidade é propício para o corte de alta velocidade de vários gráficos com base em alta precisão.
★ alta eficiência. O feixe de peso mais leve pode garantir a operação rápida da máquina de corte a laser de mesa, melhorar a eficiência de processamento e, ao mesmo tempo, garantir a qualidade do processamento.

Não só a operação de alta velocidade da máquina de corte a laser será garantida, mas também a precisão e eficiência do processamento de corte a laser.
Melhorar efetivamente a vida útil e a precisão do cortador de laser barato, reduza o custo do tempo e reduza a perda de tempo. E depois de usar o mesmo limite de tempo, o feixe de alumínio pode garantir a precisão de corte na maior extensão, e ao mesmo tempo pode aliviar a energia cinética da cabeça a laser durante o movimento de alta velocidade.

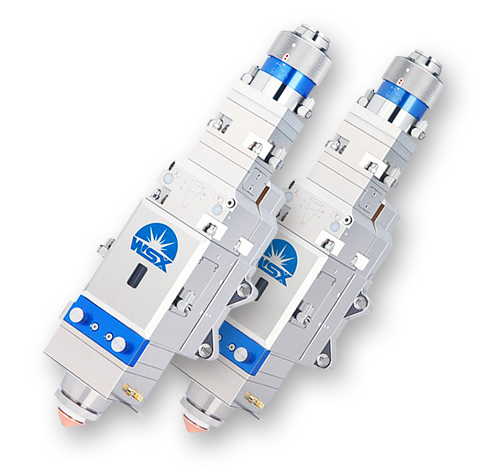

Cabeça de corte a laser de foco automático

Cabeça de corte a laser de foco automático

A cabeça do laser possui uma unidade de unidade de motor integrada, e a lente de foco é impulsionada por um mecanismo linear para alterar automaticamente a posição dentro de 20 mm. O usuário pode definir foco contínuo através do programa para completar a rápida perfuração de placas grossas e corte automático de placas de diferentes espessuras e materiais. O grupo de lente composto equipado com D28 integra o feixe de luz e otimiza o design ótico e refrigerado a água para que a cabeça a laser possa funcionar de forma estável por um longo tempo.


☑ Configuração óptica otimizada e design de fluxo de ar suave e eficiente para melhorar o efeito de corte;
☑ Faixa de foco automático + 10 ~ -10mm, precisão de ajuste 0,01mm, velocidade de ajuste 100mmms;
☑ Projeto de proteção contra poeira de lente de proteção de colimação, proteja efetivamente os componentes ópticos internos;
☑ estender a distância entre a lente de proteção e o bocal para aumentar a vida útil da lente;
☑ Titular da lente do tipo gaveta é adotado para tornar a substituição da lente de proteção rápida e simples;
☑ Conector QBH não é limitado, ele pode ser equipado com vários lasers com o conector QBH.

O autofoco economiza o tempo de foco e melhora a eficiência do trabalho em 10 vezes.
Estender a vida útil, otimizando o design estrutural da cabeça de corte, estenda sua vida útil.

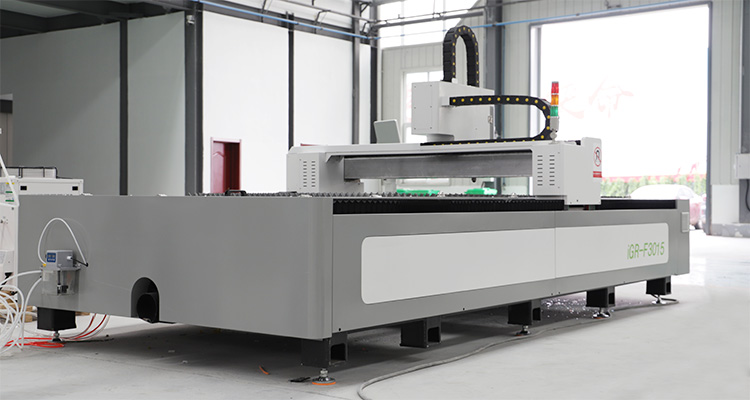

Sistema de transmissão de alta precisão

Máquina de corte de fibra óptica para metal

Taiwan T-Win Double Drive Guide, Japão Panasonic Drive Motor, Japão Shimpo redutor
A precisão de posicionamento do cortador a laser acessível é de 0,02 mm, e a precisão de posicionamento repetida é de 0,02 mm.

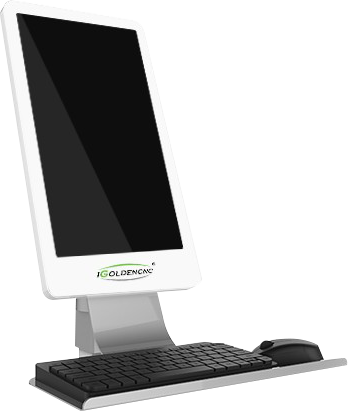

Design de tela de exibição LCD vertical

Design de tela de exibição LCD vertical

A tela de tela vertical 21.5 é diferente da tela tradicional da tela horizontal. A velocidade da resposta atinge 8ms, a resolução atinge 1080p, a taxa de tela é otimizada para 16: 9, o consumo de energia é baixo, e a interface de software de controle e os hábitos de navegação humana são melhor adaptados. Além disso, tem um alto nível de brilho e baixa refletância, e o painel de vidro resistente tem robustez e durabilidade.



Sistema inteligente de controle de loop aberto

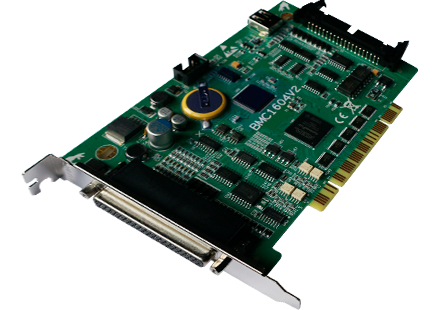

Sistema de placa de cypcut

O sistema de corte a laser do CYPCT é um sistema de controle de loop aberto completo lançado especificamente para a indústria de processamento de chapa metálica.
✪ Suporte a AI, DXF, PLT, Gerber, LXD e outros formatos de dados gráficos e aceite códigos G padrão G.
✪ Ao abrir e importar arquivos externos, a otimização é executada automaticamente.
✪ Layout automático flexível e diversificado e funções de seqüência de layout manual, uma variedade de métodos de matriz estão disponíveis.
✪ A poderosa função de biblioteca de materiais permite que todos os parâmetros de processo sejam salvos para o mesmo material ser usado novamente.
✪ Processando a memória do ponto de interrupção e posicionando qualquer função de ponto.
✪ Corte de altura fixa, seguindo a placa e vários métodos de localização de borda.
✪ Suporte o controle remoto do sistema via wireless handheld box e Ethernet.
✪ Um clique para definir o caminho de corte de vôo.
✪ É fácil de instalar, fácil de depurar, excelente em desempenho e completo no plano. É o sistema de controle de corte a laser de fibra com a maior participação de mercado no presente.



OPCIONAL

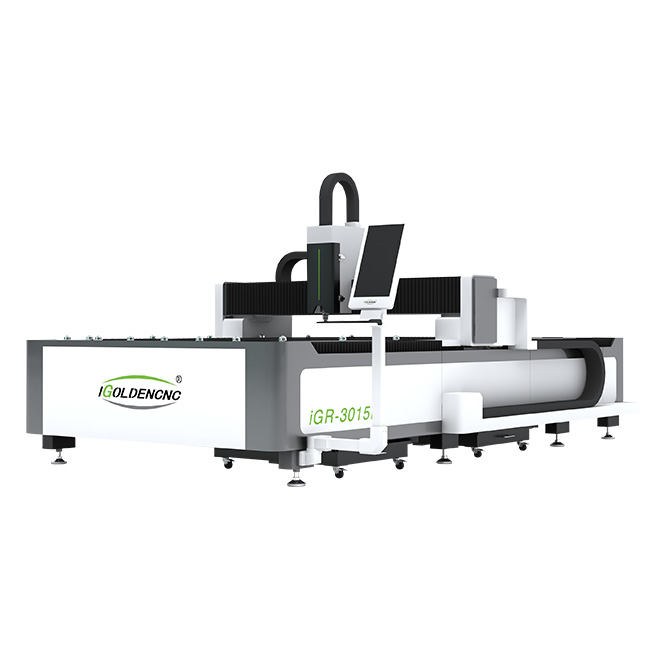

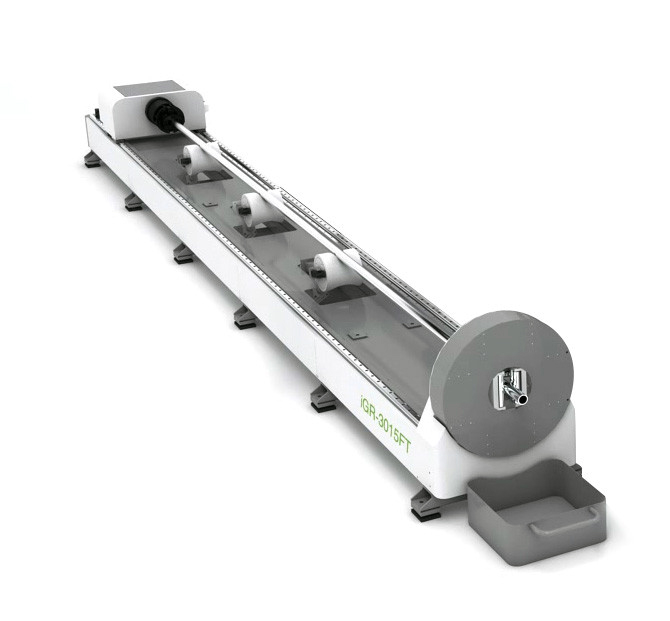

Axis de rotação lateral

Eixo rotativo montado na lateral

O comprimento padrão é um dispositivo de eixo de rotação lateral 3000mm / 6000mm / 9000m, que pode processar tubos quadrados, tubos redondos, tubo oval, tubo retangular, tubo irregular e outro tubo de metal.


★ Projeto de fixação: O projeto de braçadeira elétrica é usado em ambos os lados, que pode ajustar automaticamente o centro. A faixa ajustável da diagonal é de 20-220 mm.
★ Instalação de suporte automático: adota design de suporte de tubo inteligente, que pode resolver o problema de deformação durante o processo de corte de tubos longos.


Pode processar ambas as placas de metal e tubos de metal, um cortador a laser acessível para dois propósitos, economizando espaço e custo e melhorando a eficiência da produção.



OPCIONAL

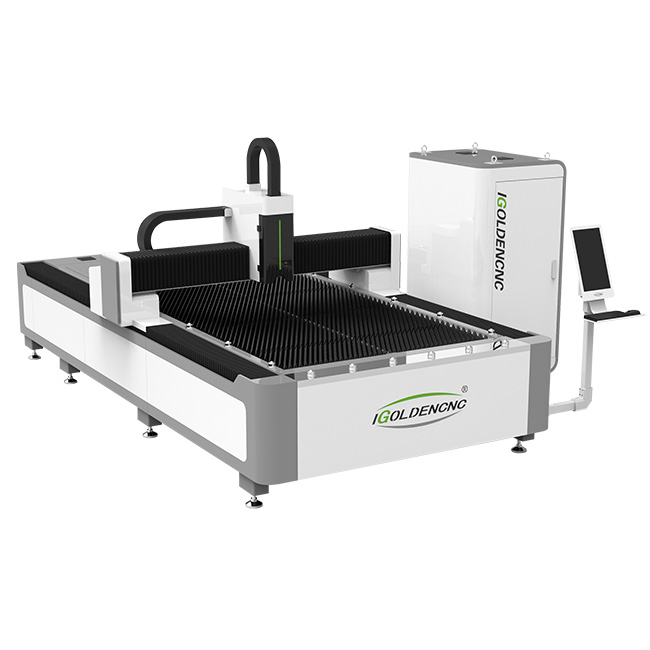

Armário de controle independente de piso

Armário de controle independente de piso

Prova de poeira Todos os componentes elétricos e fontes de laser são incorporados em um gabinete de controle separado e têm um design à prova de poeira para estender a vida útil dos componentes elétricos. O armário automático de controle do termostato é equipado com ar condicionado para obter uma temperatura constante automática. Isso pode impedir que as temperaturas do verão danos excessivos aos componentes.


☑ Montagem de dispositivo elétrico mais profissional, forte separação de eletricidade e separação fraca de eletricidade.

☑ Interferência mais simples à prova de poeira, anti-estática, boa dissipação de calor, fácil de manter.

☑ Mais conveniente e fácil de detectar falhas e manutenção do circuito.

☑ Mais segura e independente do equipamento da máquina, reduza a interferência da operação do equipamento.



Âmbito de aplicação


Amostras de máquina de corte de fibra óptica

Amostras de máquina de corte de fibra óptica
