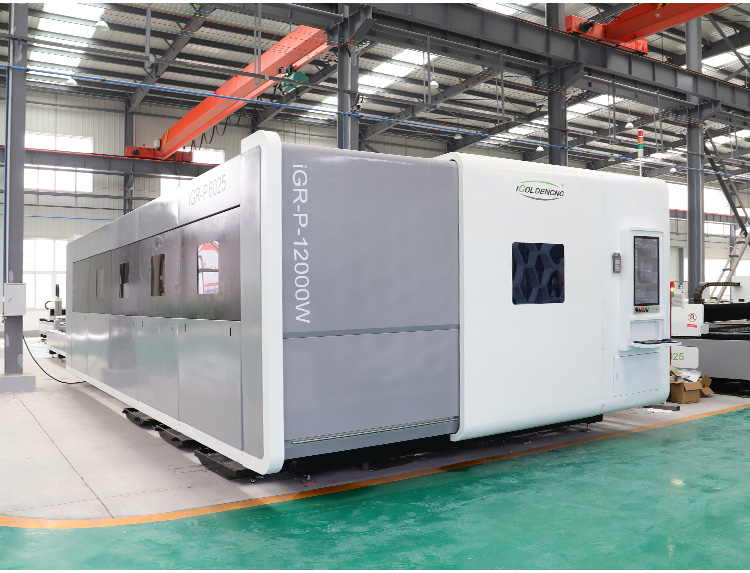

Máquina de corte de fibra óptica de proteção total

Descrição completa da máquina de corte protetor:

Equipado com laser de fibra de 1000W-200W-200W, a área de trabalho padrão é de 1500*3000 mm, que pode ser atualizada para 1500*4500 mm, e a potência de 2000W e acima é equipada com um gabinete independente com ar condicionado embutido.

Máquina de corte a laser de proteção total  Parâmetros:

Máquina de corte a laser de fibra de proteção total Recursos:

Sistema de lubrificação automática

O sistema de lubrificação automática fornece uma quantidade fixa de óleo lubrificante para a máquina de corte de laser protetora para garantir a operação de alta velocidade do equipamento, com funções anormais de alarme e alarmes de nível de líquido. O sistema melhora bastante a precisão do corte e efetivamente estende a vida útil do mecanismo de transmissão.

Sistema de alarme inteligente

Proteção inteligente para viagens, monitoramento automático da faixa operacional de componentes, instalação de molas de limite padrão internacional de máquina-ferramenta, a cabeça de corte a laser é a função de ajuste de altura do capacitor embutida, a parada de colisão, melhorar o equipamento e a proteção da segurança da vida, reduzir a incidência de acidentes acidentes , melhorar a eficiência de corte.

SISTEMA DE SEGURANÇA

Função automática de alarme para o status de trabalho anormal da máquina automática de corte de chapas metálicas e empurre -a para a interface de operação através do centro de controle, melhore a eficiência dos problemas de solução de problemas anormais, reduz os riscos potenciais de segurança e reduza os custos de manutenção.

Configuração de cortador de laser de fibra protetora:

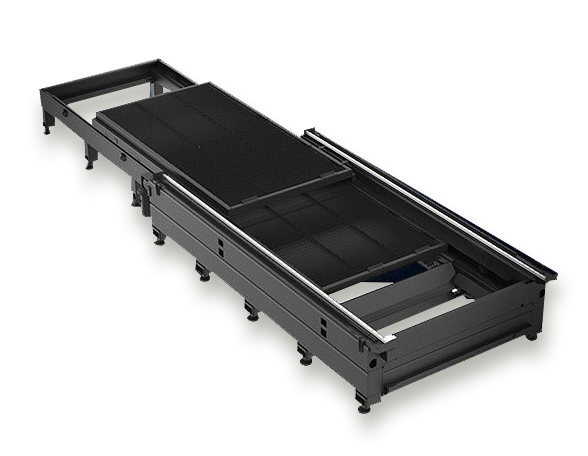

Plataforma de troca

☑ Mais rápido e mais estável.
☑ Melhore a precisão e a segurança do processamento.
☑ Aumentar a produtividade.

Plataforma de troca automática de cadeia dupla dupla, a plataforma é composta por uma estrutura soldada, com uma grade de suporte na qual a peça de trabalho é suportada, e a mesa de trabalho pode suportar uma carga de até 1000 kg; Existem bolas universais em torno da mesa de trabalho, acionadas pelo motor de servo de Yaskawa, velocidade de troca estável dentro de 8 a 15 anos, impedindo efetivamente o desvio e a colisão.
Os dois modos de ligação ou operação independente podem ser definidos com flexibilidade, o que é conveniente para lidar com falhas como atolamentos, fácil de limpar os resíduos abaixo, atender ao carregamento e descarregamento de placas especiais e melhorar a eficiência da produção.

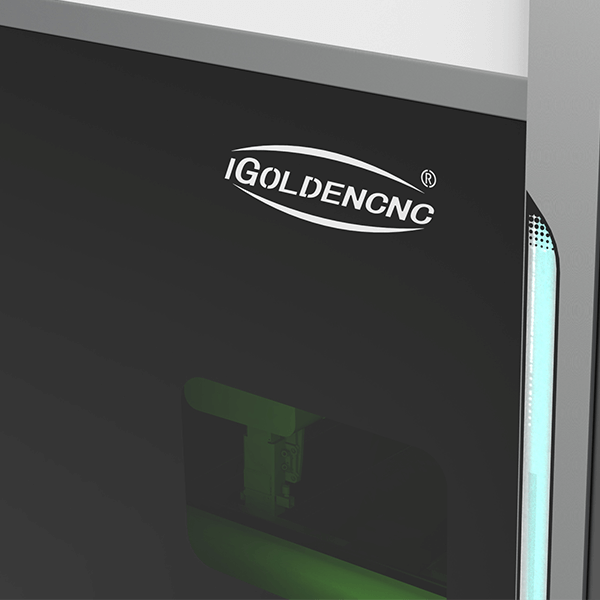

Design de proteção de fechamento total

360 ° Proteção total e design fechado, a janela de observação adota vidro de proteção a laser que atende aos padrões europeus de CE, e toda a máquina pesa 10T.

★ Proteção ambiental: impedir o vazamento de poeira gerado cortando para garantir a limpeza da área de trabalho.
★  Segurança: Evite a poluição a laser, proteja a segurança dos operadores no processo de produção e melhore o fator de segurança.
★ prolongam a vida útil da máquina e pode manter e melhorar a qualidade do processamento do produto e, finalmente, obter uma eficiência estável e alta.

★ Proteção totalmente fechada melhora a segurança do uso.

★ O vidro de proteção a laser protege os seres humanos da radiação a laser.

★ O sistema automático de coleta de poeira é ambientalmente amigável.

★ O sistema de monitoramento inteligente reduz a taxa de acidentes e melhora a eficiência do trabalho e a estabilidade.

Cabeça de corte a laser com foco automático

A cabeça do laser possui uma unidade de acionamento de motor embutida e a lente de foco é acionada por um mecanismo linear para alterar automaticamente a posição dentro de 20 mm. O usuário pode definir o foco contínuo através do programa para concluir a perfuração rápida de placas grossas e o corte automático de placas de diferentes espessuras e materiais. O grupo de lentes compostas equipado com D28 integra o feixe de luz e otimiza o design óptico e resfriado a água para que a cabeça do laser possa funcionar de forma estável por um longo tempo.

Configuration Otimizou a configuração óptica e um projeto de fluxo de ar suave e eficiente para melhorar o efeito de corte;
☑ intervalo de foco automático +10 ~ -10mm, precisão de ajuste 0,01 mm, velocidade de ajuste 100 mmms;
☑ Projeto de proteção contra poeira da lente de proteção contra colimação, proteja efetivamente os componentes ópticos internos;
☑ Estenda a distância entre a lente de proteção e o bico para aumentar a vida útil da lente;
☑ O suporte para lentes do tipo gaveta é adotado para tornar a substituição da lente de proteção rápida e simples;
☑ O conector QBH não é limitado, pode ser equipado com vários lasers com conector QBH.


O foco automático salva o foco do tempo e melhora a eficiência do trabalho em 10 vezes.
Prolongar a vida útil do serviço, otimizando o projeto estrutural da cabeça de corte, prolonga sua vida útil.

Sistema de transmissão de alta precisão

Guia do rack de tração dupla Taiwan T-Win Double, Japan Panasonic Motor, Japan Shimpo Reducedor
A precisão do posicionamento da máquina -ferramenta é de 0,03 mm e a precisão repetida do posicionamento é de 0,02 mm.

Feixe de extrusão de alumínio aeroespacial

★ Alta precisão. Após o envelhecimento manual, tratamento e acabamento da solução, o feixe tem boa integridade, rigidez, resistência e ductilidade.

★ Velocidade rápida. A liga de alumínio possui as características de peso leve e forte rigidez, que é propícia ao movimento de alta velocidade durante o processamento, e a alta flexibilidade é propícia ao corte de alta velocidade de vários gráficos com base na alta precisão.
★ Alta eficiência. O feixe de peso mais leve pode garantir a operação rápida da máquina de corte a laser, melhorar a eficiência do processamento e, ao mesmo tempo, garantir a qualidade do processamento.

Não apenas a operação de alta velocidade da máquina de corte a laser pode ser garantida, mas também a precisão e eficiência do processamento de corte a laser.
Melhore efetivamente a vida útil e a precisão do cortador de laser barato, reduza o custo do tempo e reduza a perda de tempo. E depois de usar o mesmo limite de tempo, o feixe de alumínio pode garantir a precisão do corte na maior extensão e, ao mesmo tempo, pode aliviar a energia cinética da cabeça do laser durante o movimento de alta velocidade.

Design de tela de tela LCD vertical

A tela vertical de 21.5 ‘é diferente da exibição tradicional da tela horizontal. A velocidade de resposta atinge 8ms, a resolução atinge 1080p, a taxa de tela é otimizada para 16: 9, o consumo de energia é baixo e a interface de software de controle e os hábitos de navegação humana são melhor adaptados. Além disso, possui um alto nível de brilho e baixa refletância, e o painel de vidro resistente tem robusta e durabilidade.

Sistema de controle de loop aberto inteligente

O sistema de corte a laser do CypCUT é um sistema de controle de circuito aberto completo, lançado especificamente para a indústria de processamento de chapa metal.
✪ Suporte a IA, DXF, PLT, Gerber, LXD e outros formatos de dados gráficos e aceitam códigos G Standard International.
✪ Ao abrir e importar arquivos externos, a otimização é executada automaticamente.
✪ Funções de sequência de layout e layout manual flexíveis e diversificados e diversificados, uma variedade de métodos de matriz estão disponíveis.
✪ A poderosa função da biblioteca de materiais permite que todos os parâmetros do processo sejam salvos para que o mesmo material seja usado novamente.
✪ Processando a memória do ponto de interrupção e posicionamento de qualquer função de ponto.
✪ Métodos de corte de altura fixa, a seguir e vários métodos de busca de arestas.
✪ Suporte ao controle remoto do sistema via caixa portátil sem fio e Ethernet.
✪ Um clique para definir o caminho de corte de vôo.
✪ É fácil de instalar, fácil de depurar, excelente em desempenho e completo em plano. É o sistema de controle de corte a laser de fibra com a maior participação de mercado atualmente.

Gabinete de controle independente em forma de piso

Alto componentes elétricos e fontes de laser à prova de poeira são incorporados em um gabinete de controle separado e possuem um design à prova de poeira para prolongar a vida útil dos componentes elétricos. O gabinete automático de controle do termostato está equipado com ar condicionado para atingir a temperatura constante automática. Isso pode impedir que as temperaturas do verão sejam danos excessivos aos componentes.

☑ Conjunto mais profissional de dispositivos elétricos, forte separação de eletricidade e separação de eletricidade fraca.

☑ Mais simples à prova de poeira, interferência anti-estática, boa dissipação de calor, fácil de manter.

☑ Mais conveniente e fácil de detectar falhas e manutenção de circuito.

☑ Mais seguro e independente dos equipamentos de máquina, reduza a interferência da operação do equipamento.

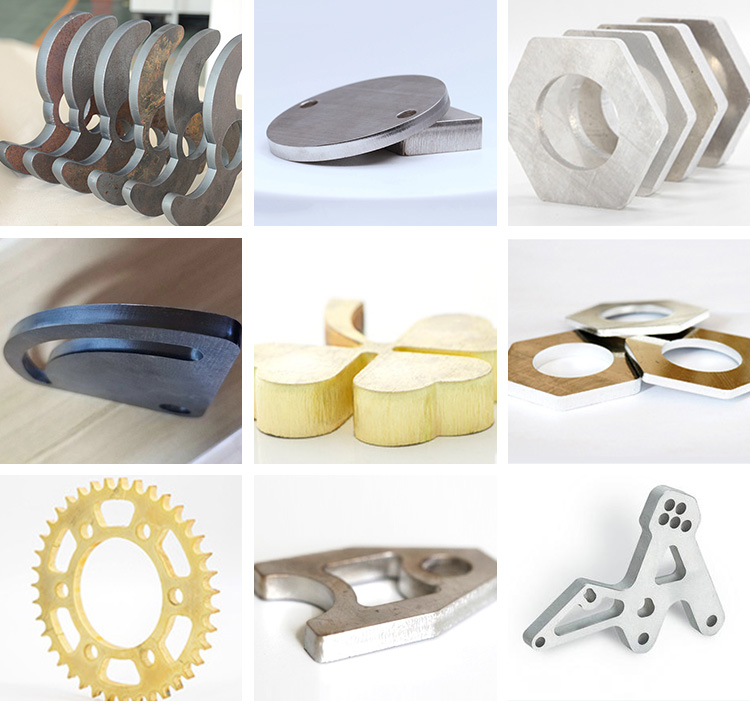

Aplicação de máquina de corte a laser de fibra coberta de proteção total: Aplicação:

A máquina de corte a laser a laser para venda é uma ferramenta acessível, fácil de usar e versátil que pode ajudá-lo a iniciar um novo empreendimento inicial ou aumentar os lucros da sua empresa bem estabelecida. Esse tipo de cortador de laser de fibra é adequado para cortar aço inoxidável, aço carbono, aço de liga, aço de mola, placa de cobre, placa de alumínio, ouro, prata, titânio etc., e tem sido amplamente utilizado em publicidade, alta pressão / baixa tensão elétrica Produção de gabinetes, acessórios de máquinas têxteis, utensílios de cozinha, carros, máquinas, elevadores, acessórios elétricos, peças de bobina de mola, peças de linha do metrô e outras indústrias.
